更適合半導體實驗室的清洗方案：微納尺度的精密守護
行業資訊 2025-06-16 深那

在半導體制造的微觀世界里，一粒直徑僅0.1微米的塵?？赡軐?dǎo)致整片晶圓報廢；一層納米級的有機物殘留可能破壞芯片的電性能。半導體實驗室作為前沿技術研發的“主戰場”，其清洗工藝的精度與可靠性，直接決定了芯片良率、新材料研發效率甚至下一代半導體技術的突破速度。

01

半導體實驗室：為何需要高精度清洗？

圖片

半導體制造中，從晶圓生長到光刻、刻蝕、沉積、封裝，每一步都依賴超潔凈的表面環境。實驗室作為研發階段的“預演場”，對清洗的要求甚至比量產線更苛刻——因為這里需要驗證新材料、新工藝的極限性能，任何微小的污染都可能掩蓋真實的實驗結果。


以第三代半導體（如碳化硅、氮化鎵）為例，其表面存在大量懸鍵（未成對電子），極易吸附空氣中的水分子、有機物或金屬離子，形成污染層。傳統清洗工藝若無法徹底去除這層污染，可能導致器件漏電流增大、擊穿電壓下降；而在二維材料（如石墨烯、二硫化鉬）的轉移實驗中，即使殘留一個微小的顆粒，也會破壞材料的連續性，使電子遷移率大幅降低。


02

半導體實驗室的四大清洗場景

圖片

01

晶圓預處理

在半導體材料研發中，晶圓或襯底的預處理是實驗的第一步。以碳化硅（SiC）襯底為例，其表面天然存在約2-5nm的二氧化硅氧化層，同時可能附著切割、研磨過程中產生的金屬碎屑、有機冷卻液殘留。若預處理不徹底，后續外延生長時，氧化層會阻礙原子的有序排列，導致薄膜缺陷密度升高；金屬離子則可能擴散至外延層，形成載流子復合中心，降低器件性能。

02

光刻膠去除

光刻完成后，需徹底去除殘留的光刻膠，同時保護下方的掩膜層（如氧化硅、氮化硅）或刻蝕后的圖形結構。若光刻膠殘留，可能導致刻蝕時“遮擋效應”，使圖形失真；若清洗過度，則可能腐蝕掩膜層，影響圖形精度。

03

鍵合前清洗

芯片封裝技術（如3D封裝、晶圓級鍵合）要求兩片晶圓達到超潔凈光滑表面，以實現低電阻、高可靠性的連接。鍵合前，需去除表面的有機物（如指紋、油脂）、微顆粒及氧化層，并通過清洗工藝調控表面能（如增加羥基-OH基團），使兩片晶圓在接觸時自發吸附。若清洗不徹底，鍵合界面可能出現空洞、氣泡，導致熱阻增大、機械強度下降。

04

芯片貼裝（DB）后清洗

DB工藝通過導電膠或焊料將芯片固定在基板上。導電膠在固化過程中可能因壓力或溫度波動溢出至芯片邊緣或基板表面，形成厚度約1-5μm的有機物殘留；焊料工藝則可能因焊料量控制不當，在芯片與基板間隙處形成微小焊球。

05

引線鍵合（WB）后清洗

WB通過超聲或熱壓將金線鍵合到芯片焊盤與基板引腳，形成“楔形”或“球形”連接點。鍵合過程中，焊盤表面可能因摩擦產生金屬碎屑，助焊劑則可能殘留于引線周圍，甚至滲入引線與焊盤的界面間隙。這些污染物可能降低鍵合強度、加速引線表面氧化或引發電遷移。


06

封裝后清洗

在先進封裝（如扇出型封裝、系統級封裝SiP）中，芯片與基板之間存在微小間隙，間隙內可能殘留助焊劑、焊料顆?；蛩芊饬弦绯鑫?。這些污染物會阻礙散熱，甚至引發金屬離子在電場下遷移導致短路。

總的來說，半導體實驗室的清洗需求呈現三大特征：

? 精度層級：從微米級顆粒（如光刻膠殘渣）到納米級離子污染（如金屬離子、氧化層）均需去除；

? 材料兼容：需適配硅基、化合物半導體、二維材料等不同基底，避免清洗過程中造成表面損傷；

? 工藝協同：清洗需與后續工藝（如光刻、沉積）無縫銜接，溫度、濕度、表面能等參數需精準控制。

03

更適合半導體實驗室的清洗方案：微納尺度的精密守護

圖片

針對半導體實驗室的多個清洗場景，潔盟深那儀器基于超聲技術與等離子技術，推出了多頻復頻恒溫超聲波清洗儀（40-270kHz）與真空等離子清洗儀兩大核心產品，為實驗室科研提供專業定制化清洗方案。

圖片

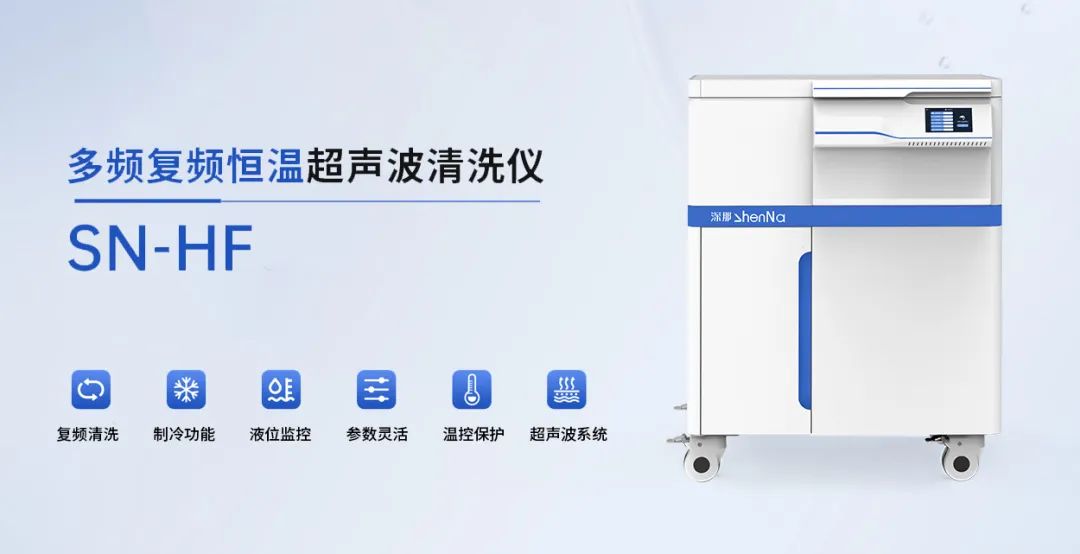

SN-HF多頻復頻恒溫超聲波清洗儀

圖片

傳統超聲波清洗儀多采用單頻模式，難以兼顧大顆粒去除與小顆粒清洗的需求。潔盟深那儀器多頻復頻技術（40-270kHz）通過同時或交替輸出最高8個頻率，實現對不同尺寸顆粒的“精準打擊”：


? 低頻段（40-80kHz）：空化泡直徑大、破裂沖擊力強，適合去除5μm以上的大顆粒（如切割碎屑、焊料顆粒）；

? 中高頻段（80-100kHz）：空化泡更密集、能量分布均勻，適合清除1μm以下的微小顆粒（如光刻膠殘渣、金屬離子團），配合化學試劑可增強清洗效果；

? 高頻段（100-270kHz）：空化效應減弱但振動更細膩，適合清洗納米級結構（如二維材料、深溝槽），避免表面損傷。


此外，多頻復頻恒溫超聲波清洗儀內置±0.5℃自動恒溫控制可實現5-90℃精準調控，采用高壓制冷技術快速降溫，溫度可直接從90℃降至5℃。對于GaN、SiC等對溫度敏感的材料，這一功能有效避免因溫度波動導致的性能改變，確保清洗后的表面狀態與后續工藝高度匹配。

圖片

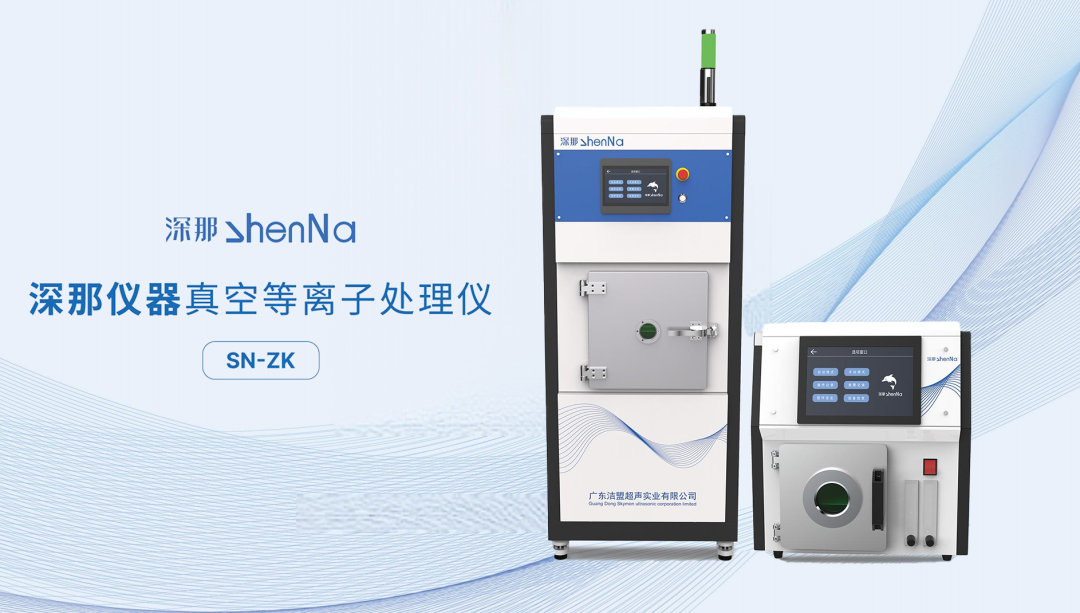

SN-ZK真空等離子清洗儀

圖片

針對光刻膠去除、鍵合前清洗等場景，潔盟深那的真空等離子清洗儀通過真空+高頻等離子體技術，實現無損傷、表面活化的雙重目標：


? 無損傷清洗：設備真空度可達10-3Pa，等離子體能量分布均勻，降低局部過刻蝕風險。在光刻膠去除實驗中，可將殘留量控制在0.1nm以下，同時對SiO?掩膜層的刻蝕速率低于0.5nm/min，保護納米級圖形的完整性。


? 表面活化可控：通過調節工藝氣體（如O?、Ar、N?）的比例，可精準調控表面羥基（-OH）、氨基（-NH?）等活性基團的密度。在特定工藝條件下，經清洗的晶圓表面能可提升至70mN/m以上，鍵合良率從85%提升至98%以上。

04

從“設備供應商”到“標準制定者”：潔盟的技術底氣

圖片

值得一提的是，潔盟集團作為中國國際經濟技術合作促進會《晶圓清洗設備技術規范》團體標準的主要制定者之一，其產品設計深度契合半導體行業對清洗設備的核心要求。該標準明確了設備的技術要求、試驗方法、檢驗規則及安全指標，涵蓋清洗效率、顆粒去除率、化學殘留控制等關鍵性能參數，為設備研發、生產及使用提供了統一依據。

圖片

在半導體實驗室中，清洗工藝往往被視為“輔助環節”，但其重要性不亞于光刻、刻蝕等核心工藝。潔盟深那儀器通過多頻復頻超聲與真空等離子技術的創新研發應用，不僅解決了傳統清洗的“精度-損傷”矛盾，更以參與標準制定的行業擔當，推動了實驗室清洗方案從“可用”向“好用”“耐用”的升級。對于致力于突破半導體技術邊界的科研人員而言，一套更懂實驗室需求的清洗方案，或許正是打開下一代芯片大門的“隱形鑰匙”。
